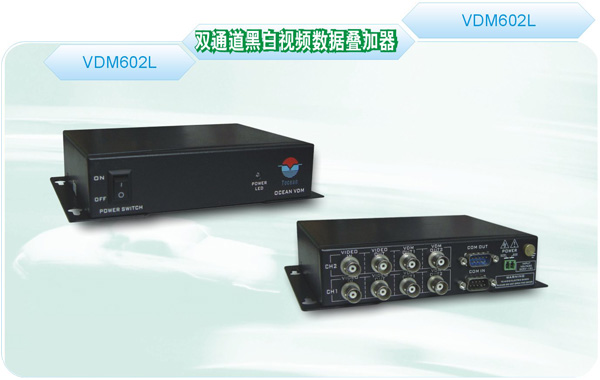

产品介绍       双通道黑白动/静态兼容型视频数据叠加器（VDM602L），是专为监控系统设计的动、静态兼容型的黑白视频数据叠加器，是新一代高性能视频产品。可广泛用于银行、公安、交通、停车场及各类公共场所的电视监视系统。可实现对视频信号进行动、静态与黑白字符的时实叠加。     视频数据叠加器的功能主要是将需要显示的字符信息叠加在摄像机的视频信号上，以便监控室值班人员通过CCTV系统监视器清晰观察和记录整个监视过程。动态叠加时，整个键入过程跟踪显示，所有内容均显示在监视器上；静态叠加时，静态配置不会因掉电而丢失。     每台VDM602L具有两路视频输入、两路视频环路输出、四路视频叠加输出； 视频图像通过视频数据叠加器不影响图像质量。叠加的字符在不同背景下均清晰可见，不产生抖动。     鸥讯字符叠加器采用独立模块，具有标准视频输入和输出接口

产品特点      ◆ 汉字、字符显示，最大24（列）× 12（行）；    ◆ 字型可设置成大、中大、中小、小四种规格；    ◆ 黑白叠加器字符颜色显示为2色（黑色/白色）；    ◆ 每行中每个字符可进行独立颜色及闪烁或不闪烁控制；    ◆ 可设置的黑/白2色字符边框颜色，在各种背景下字符显示清晰可见；    ◆ 汉字字库为改进型国标二级长宋12X16点阵汉字库；字型美观大方,不缺划；    ◆ 标准通讯口RS-232/422可选，能适应各种应用环境；带双通讯端口，可方便级联；    ◆ 采用软件地址编码通讯，通过级联，可实现对多达16路的设备联级；    ◆ 具有静态配置系统，静态配置不会因掉电而丢失，方便各类静态环境使用；    ◆ 可开关的实时钟显示，系统掉电后实时钟不会停止；    ◆ 时间与日期的开、关与显示位置可独立设置（双通道使用统一设置）；    ◆ 自适应环路视频输出，不会因系统掉电而中断；    ◆ 模块化结构与全自动自适应系统，可实时、方便地对系统进行单通道黑白、双通道黑白的即插即用组合配置；    ◆ 优化的可变长度指令系统，可按同一彩色命令自动匹配系统各种组合配置正确对各通道进行显示输出，方便各类应用系统的编程与升级；    ◆ 专业设计，工业标准，性能稳定，无需调整；

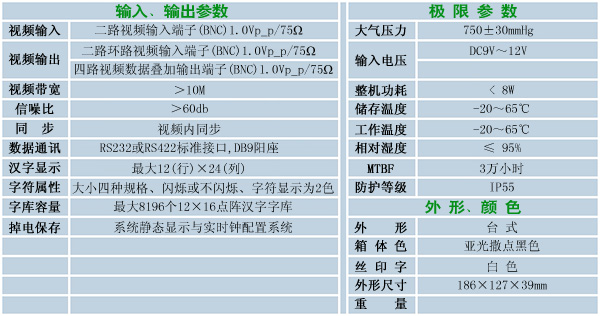

技术参数

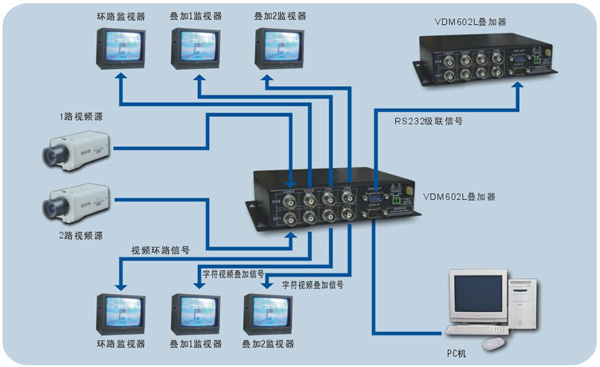

拓扑图
